支撐帶也稱導向帶，在整個恩派克液壓缸的密封中起著至關重要的作用，不僅可以延長密封壽命，避免滑動面與金屬接觸可以保證在低滑動速度下無爬行，而且對機械振動有緩沖作用。但目前市場長的導向帶種類繁多，如何選擇最適合的導向帶也挺讓人頭疼。今天根據恩派克密封的幾種常用導向帶做個介紹。

一，F(xiàn)2型PTFE 導向帶專門用在氣缸上。適用于含油空氣以及干燥和無油空氣，高抗壓強度，磨損低，摩擦小。按需要來剪切。厚度一般1.55mm,2.5mm.材質是PTFE材質含25%碳添加劑。

二，F(xiàn)3型導向帶用于液壓缸。適用于高承載，大徑向負載，低磨損，摩擦力小，無爬行現象,按需要剪切。材質PTFE+40%銅粉；對于用合金材料，輕金屬材料和高等級碳鋼制作的油缸建議使用 PTFE +25%石墨。厚度一般為2.5mm.4mm。

三，F(xiàn)R型導向環為開口式，容易安裝。耐磨性好，適用于活塞和活塞桿的導向。采用這類導向環可簡化活塞和缸頭的設計?？椢镌鰪姷臒峁绦院铣蓸渲忻蘅椢镌鰪姷姆尤渲途埘ダw維增強的酚醛樹脂+PTFE.聚酯纖維增強的酚醛樹脂除了吸水率較外，其他性能有優于棉織物增強的酚醛樹脂。，厚度一般是2.5mm.3mm.4mmm

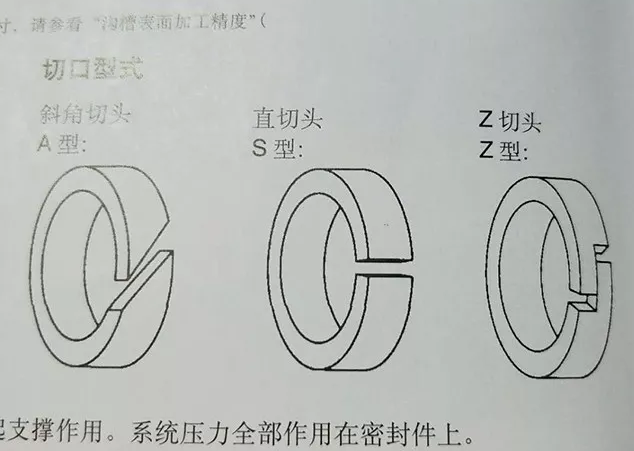

導向環的切口方式根據工作狀況不一有以下三種，A型斜切30°-用于往復運動；S型直切頭用于旋轉運動，Z型切頭一般用于特殊場合。切割長度：活塞用L=3.092X(D-W);活塞桿用 L=3.092X(d+W).D為活塞直徑，d為桿徑；W 為導向帶厚度。
